TY減速機是一種高效穩定的機械減速裝置，可用于各種領域的機械設備中，如冶金、化工、建筑材料、輕工、制藥、食品加工等。
1. TY減速機的基本構造
  TY減速機主要由輸入軸、輸出軸、齒輪箱、潤滑系統和出力端底座等部分組成。齒輪箱包含高強度合金齒輪，并有良好的“減震、消聲、重載”等特性。
2. TY減速機的工作原理
  通過輸入軸輸入動力，驅動齒輪箱中的齒輪旋轉，使輸出軸得以轉動，并對設備進行動力傳遞。減速機的齒輪大小比和齒數，決定了減速機輸出軸的轉速和扭矩。
3. TY減速機的優點
  TY減速機主要具有啟動扭矩大、工作穩定、可靠性高、壽命長等特點。其減速比、精度、重載能力、降噪效果都得到相應提升，極大地提升了設備的達標流暢性。
4. TY減速機的應用范圍
  TY減速機廣泛應用于各種工業生產中，可用于卷繞機、機床、冶金機械、化工設備、輸送設備、攪拌機、造紙機、風機、水泵、重型機械等領域。
5.適用范圍
  配用Y系列三相異步電機，輸入轉速1500r/min，電機安裝形式為B5或B35（對配用6級電機、變速調速電機、防爆電機等作非標形式具體協商）；
  用于水平或前后傾角不大于20°位置安裝；
  環境溫度為－40～45℃。低于0℃時啟動前應予熱潤滑油至8℃以上。高于45℃時應結合熱功率校核，采取相應措施。
  TY減速機的標記代號中包括減速機型號、公稱中心距、公稱傳動比和公稱輸入功率。

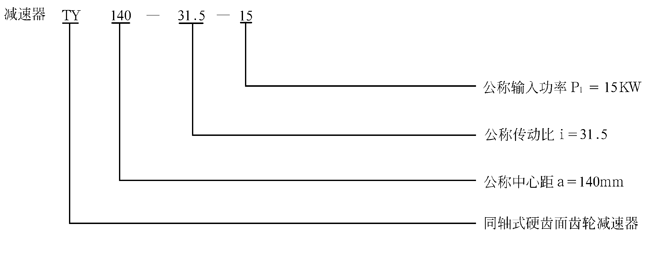

6.TY減速機標記示例：

7. TY減速機的未來發展方向
  將會繼續注重產品的創新和技術研發，在保持傳統優勢的基礎上，加強生產工藝和物流配送，爭取更快、更優質的服務，為全球用戶提供更加豐富的機械減速裝置產品。
  綜上所述，TY減速機在工業生產和機械領域中扮演著重要角色，并且正在快速成長。未來將會有更多應用場景和需求產生，相信TY減速機會不斷迭代和優化，成為行業的技術領跑者。

TY系列同軸式硬齒面減速機外形尺寸 ZBJ19009-88 單位：mm

注：1、重量不包括電機重量。2、尺寸LB、AC、AD根據直聯的電機，查相應的電機尺寸。

長度尺寸L1 單位：mm

注：表中帶負號者，其數值為電機凹入減速器的長度值。

TY系列同軸式硬齒面減速機選型方法
  減速機的承載能力受機械強度和熱功率兩方面的限制，選用時必需同時通過兩個功率表。
  選用的幾個系數
  1、工況系數KA（表1）
  2、安全系數KS（表2）
  3、環境溫度系數f1(表3)
  4、負荷率系數f2(表4)
  5、公稱功率利用系數f3（表5）

工況系數KA（表1）

 安全系數KS（表2）

 環境溫度系數f11(表3)

 負荷率系數f2(表4)

 公稱功率利用系數f3（表5）

TY系列同軸式硬齒面減速機簡單選選型方法：
  由于以上所述選用方法較復雜，因而提出如下簡化方法供用戶參考。
  對一般重要程度，選用批量不大，連續運輸?shù)臏p速機：均勻載荷K=1.5；中等沖擊載荷K=2；強沖擊載荷K=3。確定選用系數K，根據輸入電機功率和要求的傳動比i先選擇減速機。
  按以上K值選用的減速機，可不再作其他項目校核。

TY系列同軸式硬齒面減速機公稱輸入功率P1(按機械強度計算)

公稱 傳動比 i	公稱轉速（r/min)		規     格
	輸入 n1	輸出 n2	50	63	80	100	112	125	140	160	180	200	224	250
			公稱輸入功率P1（kW）
3.55	1500	425	5.5	10	22	48	62	79	110	155	190	280	348	470
	1000	280	3.7	6.7	15	32	42	53	74	105	127	195	240	314
	750	210	2.8	5.1	12	24	32	40	56	80	96	148	181	238
4	1500	375	5.1	8.5	20	40	59	70	106	150	186	273	325	435
	1000	250	3.5	5.7	14	27	40	48	71	100	125	184	220	308
	750	187	2.6	4.3	11	21	30	36	55	76	94	140	167	230
4.5	1500	335	4.8	8.3	17	36	56	65	100	135	182	258	318	420
	1000	220	3.3	5.6	12	24	38	45	70	90	123	175	216	293
	750	166	2.4	4.2	9.2	18	29	34	53	68	93	133	165	221
5	1500	300	4.5	8.1	15	32	50	64	94	125	176	243	315	410
	1000	200	3.1	5.4	10	22	34	44	64	84	120	164	212	286
	750	150	2.3	4.1	7.5	17	26	33	48	64	89	125	161	217
5.6	1500	270	4.2	7.9	14	30	46	60	78	114	173	225	313	393
	1000	180	2.8	5.2	9.5	20	31	42	55	80	116	148	210	277
	750	134	2.1	4.0	7.1	15	24	31	41	60	92	117	158	206
6.3	1500	240	3.8	7.6	11	26	40	53	72	100	170	211	301	390
	1000	160	2.5	5.1	7.5	18	27	36	51	68	104	146	206	265
	750	120	2.0	3.8	5.7	14	21	27	38	52	79	113	157	200
7.1	1500	210	3.5	7.0	10	23	35	48	68	90	135	196	252	361
	1000	140	2.4	4.8	6.8	16	24	33	46	60	93	133	170	243
	750	106	1.8	3.6	5.2	12	18	25	35	46	72	101	130	185
8	1500	185	3.0	6.3	9.5	20	32	42	62	87	120	157	238	326
	1000	125	2.1	4.2	6.4	14	21	29	42	59	83	108	161	220
	750	94	1.6	3.3	4.9	11	16	22	32	45	64	83	122	170
9	1500	167	2.7	5.1	9.0	16	27	38	55	76	107	146	206	280
	1000	111	1.9	3.4	6.1	11	18	26	37	52	73	100	141	191
	750	83	1.4	2.7	4.6	8.3	14	20	28	40	56	78	129	146
10	1500	150	2.3	4.3	8.4	15	23	32	49	64	98	123	177	244
	1000	100	1.6	2.9	5.7	10	17	22	33	43	67	89	120	165
	750	75	1.2	2.2	4.3	7.6	13	17	25	33	52	69	95	126
11.2	1500	134	2.2	3.9	7.7	14	20	30	40	58	86	118	168	222
	1000	89	1.5	2.8	5.1	9.5	14	21	28	39	59	80	115	151
	750	67	1.2	2.1	3.9	7.2	11	16	21	30	46	63	88	116
12.5	1500	200	1.9	3.6	7.0	13	19	26	37	54	77	111	146	202
	1000	80	1.3	2.5	4.7	8.8	13	17	25	37	52	75	99	137
	750	60	0.96	1.9	3.7	6.8	10	14	19	28	40	59	76	105
14	1500	107	1.8	3.2	5.9	11	16	23	35	47	68	94	130	186
	1000	71	1.2	2.2	4.0	7.8	12	16	23	32	47	65	89	125
	750	54	0.9	1.7	3.1	6.8	9.1	12	18	25	37	50	68	95
16	1500	94	1.6	2.9	5.0	10	14	21	28	44	59	74	112	153
	1000	62	1.1	1.9	3.5	6.7	9.6	15	19	30	41	51	78	106
	750	47	0.82	3.5	2.6	5.2	7.1	11	15	23	32	40	60	81

TY系列同軸式硬齒面減速機承載能力(按機械強度計算)

按機械強度計算的，選用系數K=1.5，2，3時的配用電機功率P1

選用系數K=1.5             電機同步轉速：n1=1500r/min

公稱 傳動比 i	規      格
	50	63	80	100	112	125	140	160	180	200	224	250
	公稱輸入功率P1（kW）
14	1.1	1.5	4	7.5	11	15	22	30△	45△	55△	90△	－
16	1.1	1.5	3	5.5	11	15	18.5	22	37△	55△	75△	－
18	1.1	1.5	3	5.5	11	－	15	22	37△	45△	55△	90△
20	0.75	1.5	2.2	5.5	7.5	11	15	22	30	37	55△	75△
22.4	0.75	1.5	2.2	4	7.5	11	－	18.5	30	37	55△	75△
25	0.75	1.1	2.2	4	5.5	7.5	11	15	22	37	45	55
28	0.75	1.1	2.2	4	5.5	7.5	11	15	22	30	45	55
31.5	－	0.75	1.5	3	5.5	7.5	11	15	22	30	37	55
35.5	－	0.75	1.5	3	4	5.5	7.5	11	18.5	22	37	45
40	－	0.75	1.5	3	4	5.5	7.5	11	15	22	30	45
45	－	－	－	2.2	3	4	7.5	11	15	18.5	22	37
50	－	－	－	－	3	4	7.5	－	11	18.5	22	30
56	－	－	－	－	3	4	－	7.5	11	15	22	30
63	－	－	－	－	2.2	3	4	5.5	11	15	18.5	22
71	－	－	－	－	－	3	4	5.5	7.5	11	18.5	22
80	－	－	－	－	－	3	4	5.5	7.5	11	15	22
90	－	－	－	－	－	－	3	4	7.5	－	15	18.5
100	－	－	－	－	－	－	3	4	－	7.5	11	15

注：帶“△”者須校核熱功率。



電機同步轉速：n1=1500r/min

選用系數K=2

公稱 傳動比 i	規      格
	50	63	80	100	112	125	140	160	180	200	224	250
	公稱輸入功率P1（kW）
14	1.1	1.5	3	5.5	7.5	11	15	22	37△	45△	55△	90△
16	0.75	1.5	2.2	5.5	7.5	11	15	18.5	30	37	55△	75△
18	0.75	1.1	2.2	4	5.5	7.5	11	15	30	37	45	75△
20	0.75	1.1	1.5	4	5.5	7.5	11	15	22	30	45	55
22.4	0.55	1.1	1.5	3	5.5	7.5	11	15	22	30	45	55
25	0.55	0.75	1.5	3	5.5	7.5	－	11	22	－	37	55
28	0.55	0.75	1.5	3	4	5.5	7.5	11	18.5	22	30	45
31.5	－	0.75	1.5	2.2	4	5.5	7.5	11	15	22	30	37
35.5	－	0.55	1.1	2.2	3	5.5	7.5	－	15	18.5	22	37
40	－	0.55	1.1	2.2	3	4	5.5	7.5	11	15	22	30
45	－	－	－	1.5	3	4	5.5	7.5	11	15	22	30
50	－	－	－	1.5	2.2	3	4	5.5	11	－	18.5	22
56	－	－	－	1.5	2.2	3	4	5.5	7.5	11	15	22
63	－	－	－	－	1.5	2.2	4	5.5	7.5	－	15	18.5
71	－	－	－	－	1.5	2.2	3	4	7.5	－	11	18.5
80	－	－	－	－	1.5	2.2	3	4	5.5	7.5	11	15
90	－	－	－	－	－	－	3	4	5.5	7.5	11	15
100	－	－	－	－	－	－	－	3	4	5.5	7.5	11

注：帶“△”者須校核熱功率。



電機同步轉速：n1=1500r/min

選用系數K=3

公稱 傳動比 i	規      格
	50	63	80	100	112	125	140	160	180	200	224	250
	公稱輸入功率P1（kW）
14	0.55	1.1	2.2	4	5.5	7.5	11	15	22	30	45	55
16	0.55	1.1	1.5	3	5.5	7.5	11	－	18.5	22	37	45
18	0.55	0.75	1.5	3	4	5.5	7.5	11	18.5	22	30	45
20	－	0.75	1.1	2.2	4	5.5	7.5	11	15	22	30	37
22.4	－	0.75	1.1	2.2	4	5.5	5.5	7.5	11	18.5	30	37
25	－	0.55	1.1	2.2	3	4	5.5	7.5	11	18.5	22	30
28	－	0.55	1.1	2.2	3	4	5.5	7.5	11	15	22	30
31.5	－	0.55	－	1.5	2.2	4	4	7.5	11	15	18.5	22
35.5	－	－	－	1.5	2.2	3	4	5.5	7.5	11	18.5	22
40	－	－	－	1.5	2.2	3	4	5.5	7.5	11	15	22
45	－	－	－	1.1	1.5	2.2	3	4	7.5	－	11	18.5
50	－	－	－	1.1	1.5	2.2	3	4	5.5	7.5	11	15
56	－	－	－	－	1.5	2.2	2.2	4	5.5	7.5	11	15
63	－	－	－	－	1.1	－	2.2	3	5.5	－	7.5	11
71	－	－	－	－	1.1	－	2.2	3	4	5.5	7.5	11
80	－	－	－	－	1.1	－	－	2.2	4	5.5	7.5	11
90	－	－	－	－	－	－	－	2.2	4	－	7.5	－
100	－	－	－	－	－	－	－	2.2	3	4	5.5	7.5
