PM減速機

發布時間：2023-06-07人氣：999

PM減速機是漸開線圓柱齒輪減速器。適用于建材、起重、運輸、冶金、化工和輕工等行業。高速軸轉速不超過1500r/min，齒輪圓周速度不大于12m/s，效率不低于0.94，工作環境為-40℃—＋40℃，可正反轉運行。
減速器的規格及其表示方法。
1、規格：PM系列機型按中心距分為：250、350、400、500、650、750、850、1000共8種,裝配形式有9種

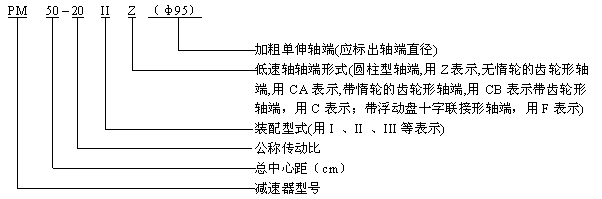

2、表示方法：

PM減速機實際傳動比

型號	傳動比代號	I	II	III	IV	V	VI	VII	VIII	IX
型號	公稱傳動比	50	40	31.5	25	20	16	12.5	10	8
PM250—PM1000		48.57	40.17	31.50	23.34	20.49	15.75	12.64	10.35	8.230

PM型圓柱齒輪減速機尺寸規格

型號		中心距			中心高 H0	較大外形尺寸			軸端尺寸			L	L2	L3
		a	a1	a2		L	B	H	高速軸	低速軸
		a	a1	a2		L	B	H	B1	B2	B3
PM	250	250	100	150	160-1	540	230	325	200	220	164.5	345	101	-
	350	350	150	200	200-1	730	290	405	260	250	214	470	132	-
	400	400	150	250	250-1	826	310	490	270	300	234	490	133	-
	500	500	200	300	300-1.5	986	350	590	330	325	270	620	148	-
	650	650	250	400	320-1.5	1278	470	700	430	140	342	830	183	495
	750	750	300	450	320-1.5	1448	510	745	450	450	362	1020	207	620
	850	850	350	500	400-1.5	1632	580	875	510	525	403	1100	236	610
	1000	1000	400	600	400-1.5	1896	660	965	550	605	507	1350	257	870

型號		B4	H1	g	安裝尺寸						惰輪部分				較大重量 Kg
					C	C1	孔距		孔徑	孔數	ad	hd	md	Zd2
					C	C1	S1	S2	孔徑	孔數	ad	hd	md	Zd2
PM	250	—	—	20	60	28	235	190	17	4	—	—	—	—	—
	350	—	—	25	100	40	310	250	17	4	—	—	—	—	—
	400	—	—	25	110	80	370	270	17	4	—	—	—	—	—
	500	—	—	25	130	80	240	310	17	6	216	30	4	68
	650	318	95	35	160	85	215	410	25	8	276	50	4	69
	750	362	130	35	155	55	275	450	25	8	—	—	—	—	—
	850	418	105	40	155	75	300	520	32	8	272	30	4	73
	1000	478	200	40	200	100	350	590	32	8	—	—	—	—	—

PM型圓柱齒輪減速機輸入輸出軸端尺寸

型號		低速軸軸端
		F型
		D	D1	D2	D3	Dd	L5	L6	L7	E	B3	B4	B5	B6	b
PM	250	100	50	25	40	85	25	50	55	27	140	47	25	11	25
	350	120	60	40	45	85	36	66	71	22	186	58	36	14	30
	400	150	60	40	45	100	45	75	80	22	205	67	45	17	35
	500	200	80	40	50	115	55	95	100	22	235	77	55	22	50
	650	250	110	40	70	145	60	105	115	37.5	300	97.5	70	27	60
	750	275	110	40	75	145	70	120	130	36	330	106	80	27	75
	850	300	120	60	75	165	90	140	150	37.5	390	127.5	90	27	75
	1000	325	130	60	80	205	80	140	150	29	415	109	80	32	80

型號		低速軸軸端
		C型
		mm	Z	D	D1	D2	D3	B3	B4	B5	E	L5	L6
PM	250	3	40	120	65	40	85	164.5	66.5	20	27	35	40
	350	3	48	144	65	40	90	202	74	25	22	35	40
	400	3	56	168	80	50	100	220	82	25	22	40	50
	500	4	56	224	100	65	115	256	98	35	22	45	58
	650	6	56	336	140	85	145	330	127.5	40	37.5	55	68
	750	6	56	336	140	85	145	350	126	40	36	55	68
	850	8	54	432	170	100	165	388	127.5	50	37.5	65	80
	1000	10	48	480	180	100	205	430	126	60	31	75	100
