ZSC(A)減速機

發布時間：2023-06-07人氣：990

ZSC（A）減速機為立式套裝式漸開線圓柱齒輪減速機，主要用于礦山，冶金，水泥，建筑，化工，輕工，等各種機械設備的減速傳動，適合受結構限制采用立式安裝的工作場合，高速軸轉速不超過1500r/min,工作環境為-40℃—＋40℃，可正反轉運行。

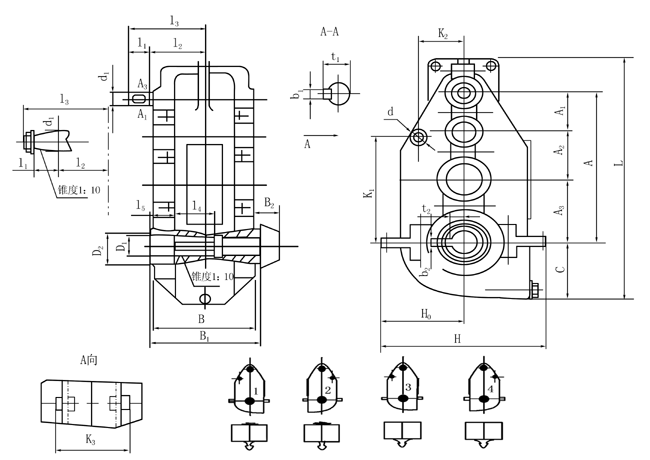

ZSC（A）減速機尺寸規格

減速器型號	中心距				H0	輪廓尺寸			B2	C	安裝尺寸				重量
	中心距					輪廓尺寸					d	k1	k2	k3	kg
	A	A1	A2	A3		L	B	H			d	k1	k2	k3	kg
ZSC320	320	84	106	130	150	525	175	300	65	120	25	240	90	120	63
ZSC400	400	105	130	165	182.5	650	210	365	60	155	25	350	110	130	114
ZSC500	500	100	150	250	255	822	285	510	81	225	28	400	140	205	254
ZSC600	600	150	200	250	265	955	312	530	98	235	28	420	180	312	273
ZSC650	650	150	200	300	307	1060	360	614	82	277	32	470	200	270	435
ZSC800	800	200	250	350	400	340	450	800	87	340	40	600	285	305	866

減速器型號	軸端尺寸
	主動軸							被動軸
	d1	l1	l2	l3	b1	t1	D1	D2	l4	l5	B1	b2	t2
ZSC320	22	55	105	160	60 -0.036	24.5	44.5	65	85	50	200	14 -0.043	24.7
ZSC400	30（s6）	55	115	170	8 0 -0.036	33	64.5	75	105	60	230	18 0 -0.036	35.6
ZSC500	35	61	152.5	232.5	10 0 -0.036	19.5	79.5	95	130	65	303	24 0 -0.052	44.2
ZSC600	40	84	160	265	12 0 -0.036	21.5	89.5	98	130	140	330	24 0 -0.052	46.7
ZSC650	40	85	185	295	12 0 -0.043	21.5	99.5	112	165	65	380	28 0 -0.052	54.2
ZSC800	50	85	265	375	16 0 -0.043	28	119.5	136	165	95	470	32 0 -0.052	65.2

ZSC（A）減速機（立式套裝）傳動比

型號	代號
	1	2	3	4	5	6
	i
ZSC320	21.62	—	—	—	—	—
ZSC400	12.45	24.9	45.7	32.9	9.58
ZSC500	16.20	24.11	33.15	44.45	—	—
ZSC600	77.5	59	46.7	37.9	27.3	21.15
ZSC650	96.64	82	62.4	51.89	37.6	27.5
ZSC800	31.6	37.4	48.9	62.5	—	—

ZSC（A）減速機高速軸允許輸入功率

型號		ZSC400				ZSC500				ZSC600						ZSC650						ZSC800
傳動比		12.45	24.9	45.7	32.9	16.20	24.11	33.15	44.45	77.5	59	46.7	37.9	27.3	21.15	99.64	82	62.4	51.89	37.6	24.03	31.6	37.4	48.9	62.5
600rpm	輕	4.1	3.0	2.2	2.5	6.0	5.7	5.4	4.3	4.1	5.4	6.9	8.5	12.0	15	7.1	8.1	8.8	9.7	11.4	14.8	18.5	15.7	12	9.2
	中	3.56	2.8	1.9	2.1	5.2	4.9	4.7	3.7	4.1	5.4	6.9	8.5	12.0	14	6.2	7	7.6	8.4	9.9	12.8	16.1	13.6	10.4	8
	重	2.9	2.1	1.6	1.7	4.5	4.2	4.0	3.2	2.2	2.8	3.2	3.6	4.7	6	5.3	6.0	6.5	7.2	8.5	11	13.7	11.5	8.8	6.8
750rpm	輕	5.2	3.8	2.7	3.1	7.5	7.1	6.7	5.4	5.2	6.8	8.7	10.5	15	18.5	8.9	10.2	10.9	12.1	13	16.9	23	19.5	15	11.5
	中	4.5	3.3	2.4	2.7	6.5	6.2	5.9	4.7	5.2	6.8	8.2	10.5	13	16	7.7	8.8	9.5	10.5	12.3	16	20.1	17	13	10
	重	3.6	2.6	2.0	2.1	5.5	5.2	5.0	4.0	2.3	2.8	3.2	4.1	5.2	6.5	6.6	7.5	8.1	8.6	10.5	13.7	17	14.5	11	8.5
1000rpm	輕	6.9	5.0	3.6	4.1	10	9.5	9.0	7.2	7.0	9.2	11.5	14.4	20	24	11.8	13.5	14.5	16.2	19	24.7	31	26.1	20	15.4
	中	6.0	4.4	3.1	3.6	8.7	8.2	7.8	6.2	7.0	9.2	11.5	14	18	21	10.3	11.7	12.6	14	16.4	21.3	26.8	22.7	17.3	13.3
	重	4.8	3.5	2.7	2.8	7.4	7.0	6.6	5.3	3.3	3.8	4.6	5.4	7	9	8.8	10	10.7	12	14	18.2	22.8	19.3	14.7	11.3
