ZQD減速機

發布時間：2023-06-08人氣：999

ZQD減速機是由ZQ型減速機誕生而來的；在ZQ型二級傳動的基礎上，增加一級變成三級減速機，擴大了減速機的傳動比，其工作條件、裝配型式與ZQ型減速機基本相同。ZQD減速機增加的高速級在下方、平底結構，有ZQD400、ZQD500、ZQD650、ZQD850和ZQD1000五個規格。

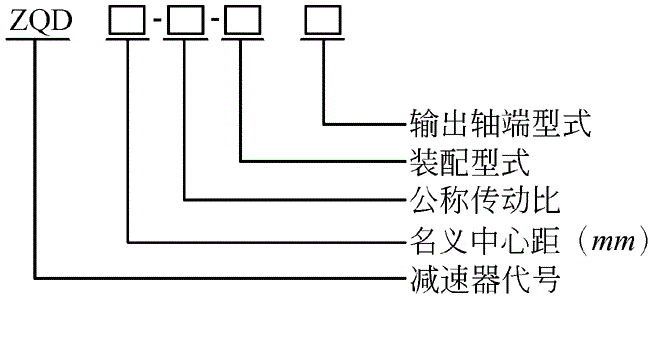

ZQD減速機標記示例：

ZQD減速機，名義中心距（即原ZQ型中心距）A=1000mm，公稱傳動比i=200，第3種裝配型式、輸出軸為齒輪軸端“CA”型，標記為：減速機ZQD1000-200-ⅢCA

中心距 ZQD減速機中心距見下表。

ZQD減速機中心距（mm）

減速機型號	ZQ350+100	ZQ400+100 ZQD400	ZQ500+150 ZQD500	ZQ650+150 ZQD650	ZQ850+250 ZQD850	ZQ1000+250 ZQD1000
高速級a1	100	100	150	150	250	250
中速級a2	150	150	200	250	350	400
低速級a3	200	250	300	400	500	600
總中心距a	450	500	650	800	1100	1250

ZQD減速機的傳動比見下表。

傳動比代號	Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ	Ⅸ	Ⅹ	Ⅺ	Ⅻ
公稱傳動比	315	300	280	250	224	200	160	140	125	90	80	63
實際傳動比	317.28	291.19	265.71	243.86	223.80	191.22	163.38	141.73	121.10	92.21	81.70	65.54

ZQD減速機的外形尺寸（mm）

減速器型號	中心距				基本尺寸									軸伸尺寸			地腳螺釘孔							孔數 n	質量 (kg)
減速器型號	A	A1	A2	A3	B	H	L	L1	L2	L3	L4	H0	h	B1	B2	B3	S1	S2	S3	S4	S5	S6	d	孔數 n	質量 (kg)
ZQD400	400	100	150	250	310	490	826	720	38	45	70	250	25	265	305	234			315	315		270	18	6	255
ZQD500	500	150	200	300	350	642	1000	868	61	35	70	310	30	330	350	270			410	300		310	18	6	413
ZQD650	650	150	250	400	470	782	1278	1142	40	75	102	400	35	390	430	342	650	280		350		410	27	8	861
ZQD850	850	250	350	500	580	985	1638	1496	10	160	140	500	40	470	525	403	450	340		450		520	33	8	1646
ZQD1000	1000	250	400	600	660	1210	1896	1688	33	120	120	600	50	520	565	507	240	500		545	160	590	33	10	2740

ZQD減速機軸端尺寸（mm）

減速器型號	主動軸伸						Z型被動軸伸						CA型被動軸伸
減速器型號	d1	l1	l2	B1	d2	t1	b1	d3	l4	l3	B2	t2	b2	m	Z	D	D1	D2	D3	B3	B4	B5	E	L5	L6
ZQD400	30	60	185	265	60	15.5	5	80	130	175	305	85	22	3	56	168	90	40	140	234	207.5	25	35	45	60
ZQD500	40	85	220	330	75	20.9	10	95	130	220	350	100	25	4	56	224	120	40	170	270	238.5	35	25	50	75
ZQD650	40	85	280	390	75	20.9	10	110	165	265	430	116	28	6	56	336	170	45	260	342	310	40	32	68	95
ZQD850	60	105	340	470	110	31.4	16	130	200	325	525	137	32	8	54	432	200	105	260	403	363	50	22	78	100
ZQD1000	60	105	380	520	110	31.4	16	150	200	365	565	158	36	10	48	480	200	90	320	507	442	60	45	98	126

ZQD減速機容許輸入功率表（kW）

傳動比		工作類型	ZQD400		ZQD500		ZQD650		ZQD850		ZQD1000
			轉速(r/min)
			1000	750	1000	750	1000	750	1000	750	750	600
Ⅰ	317.28	輕級中級	1.56 1.05	1.35 0.95	4.75 3.20	4.10 2.75	6.1 4.0	5.5 3.8	17.7 11.8	15.3 10.2	26.5 18.0	26.0 17.1
Ⅱ	291.19	輕級中級	1.67 1.12	1.52 1.02	5.05 3.35	4.50 3.00	6.8 4.5	6.1 4.2	19.3 12.9	16.9 11.3	28.0 18.6	28.0 18.2
Ⅲ	265.71	輕級中級	1.92 1.28	1.72 1.15	5.05 3.35	4.50 3.00	7.6 5.0	6.7 4.6	21.2 14.0	17.8 11.9	30.0 20.0	30.0 19.3
Ⅳ	243.86	輕級中級	1.92 1.28	1.72 1.15	5.50 3.70	4.86 3.25	8.2 5.4	7.25 5.0	24.8 16.5	21.2 14.0	31.5 21.0	31.0 20.4
Ⅴ	223.80	輕級中級	2.05 1.38	1.80 1.20	6.00 4.00	5.10 3.40	8.8 5.9	8.0 5.5	27.0 18.1	24.0 16.0	33.8 22.5	33.0 21.8
Ⅵ	191.22	輕級中級	2.35 1.60	1.86 1.25	6.90 4.60	5.40 3.60	9.8 6.6	9.1 6.3	31.2 20.9	29.6 19.8	34.5 23.0	33.8 22.4
Ⅶ	163.38	輕級中級	2.90 2.00	2.32 1.56	8.10 5.40	6.35 4.26	10.6 7.1	9.8 6.8	35.2 23.6	33.0 22.2	35.5 23.6	34.5 23.1
Ⅷ	141.73	輕級中級	3.10 2.15	2.65 1.77	9.40 6.30	7.60 5.12	14.5 9.5	12.5 8.7	36.8 24.6	34.2 22.8	39.0 26.0	38.0 25.2
Ⅸ	121.10	輕級中級	3.25 2.20	2.65 1.77	11.50 7.80	9.60 6.50	16.0 10.7	14.5 10.0	44.2 29.5	40.5 27.2	45.0 29.8	44.0 28.4
Ⅹ	92.21	輕級中級	4.27 2.85	3.55 2.40	15.0 10.50	12.5 8.55	16.8 11.2	15.3 10.6	48.0 32.0	44.0 29.5	49.5 33.0	48.6 31.5
Ⅺ	81.70	輕級中級	4.85 3.25	3.80 2.55	17.20 11.60	14.0 9.35	18.5 12.3	16.7 11.6	52.5 35.0	49.5 33.2	56.0 37.5	55.0 35.6
Ⅻ	65.54	輕級中級	5.50 3.75	4.40 2.98	20.0 13.5	15.5 10.5	23.6 15.5	21.0 14.5	— —	— —	70.0 46.6	68.5 44.2
